产品介绍

一、简介：

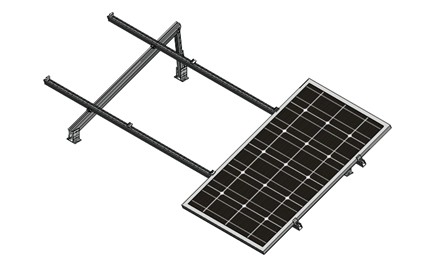

AFR1可调角度式平屋顶支架系统1适合在以混凝土结构为基础的平屋顶光伏电站安装。

采用100%高强度铝合金结构件，重量轻、强度好、耐腐蚀性强、外观美观。

可进行角度调节，用户可根据当地经纬度，选用最优的安装角度，达到最佳的发电效率。

二、技术参数与要求：

技术参数	性能要求
最大抗风能力：34m/s。最大抗雪载能力：0.4KN/ m2。跨距范围：2.0m～3.0m。支架系统安装角度偏差：±2°。系统可调角度：10°、15°、20°。	安装场地：平面屋顶。轨道材质：铝合金。螺栓、螺母的材质：SUS304。适用电池板：有框或无框。组件的安装方向：纵向或横向。设计规范: GB50009-2012，DIN1055，IBC2006, AS/NZS1170。

三、主要特点：

可进行角度调整，当季节发生变换时，适当的调整角度，使组件持续保证有较好的日照量，提高组件发电效率。

结构100%采用铝合金制作，重量轻、重强度好、耐腐蚀性高，使该产品可适用于非常恶劣的安装环境。

不同规格的光伏组件均可适用，同时兼容于光伏组件的不同排列方式，可实现随机互换。

结构充分考虑到承重、抗风、抗震等因素，并经过严格的计算及测试，以保证安全可靠。

多数零件可进行工厂预装，现场安装工序少，有效提高现场安装效率，为光伏工程的建设节省时间和人力成本。

全面考虑施工误差，结构进行巧妙设计，使其具有灵活的调节功能。支架基础的位置误差都可通过结构特有的调节功能进行调节，降低施工难度。
