产品介绍

简介：

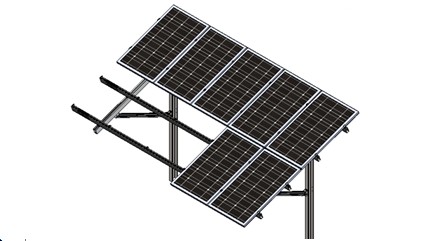

打桩地面支架系统（M型钢）用于大型商用和共用光伏电站，适用于各种非石化类型的土壤。采用桩柱一体化设计，结构简单，抗风雪能力强、安装效率高。

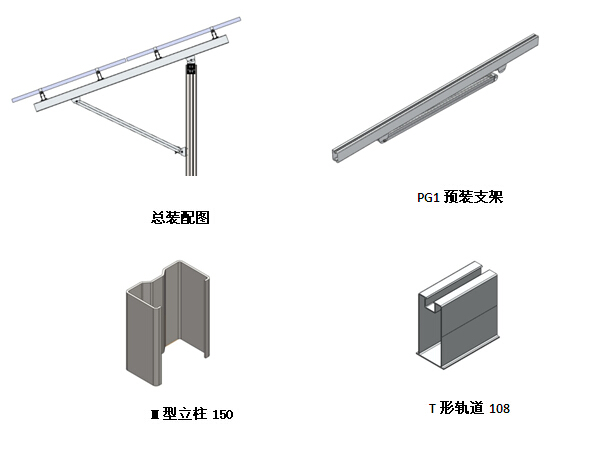

该系统M型钢桩表面采用热镀锌处理，耐腐性强。M型钢桩可以用打桩机快速打入地面1-2米，而后直接将铝合金支撑结构、轨道和压块组装成支架系统。

二、技术参数与要求：

技术参数	性能要求
最大抗风能力：42m/s。最大抗雪载能力：1.4KN/ m2。跨距范围：2.8m～4.0m。立柱垂直度允差：±2°。立柱定位允差：±15mm。支架系统安装角度偏差：±2°。	安装场地：可运用于淤泥质粘土，粉土，粘土，粉质粘土，中细沙等地层；不受地下水的限制。轨道材质：铝合金。立柱材质：优质热镀锌钢（Q235B）。螺栓、螺母的材质：SUS304。适用电池板：有框或无框。组件的安装方向：纵向或横向。设计规范: GB50009-2012，DIN1055，IBC2006, AS/NZS1170。

三、主要特点：

适用于各种非石化类型的土壤。

不同规格的光伏组件均可适用，同时兼容于光伏组件的不同排列方式，可实现随机互换。

结构充分考虑到承重、抗风、抗震等因素，并经过严格的计算及测试，以保证安全可靠。

支架固定基础采用打桩，无需预先准备水泥基础；多数零件可进行工厂预装，现场安装工序少，有效提高现场安装效率，为光伏工程的建设节省时间和人力成本。

全面考虑施工误差，结构进行巧妙设计，使其具有灵活的调节功能。Σ型钢桩的水平度，垂直度及错位都可通过结构特有的调节功能进行调节，降低施工难度。
