打桩式地面支架系统（PG2）

更新：2016/12/30 12:01:20 点击：

品牌：
型号：

产品介绍

概念：

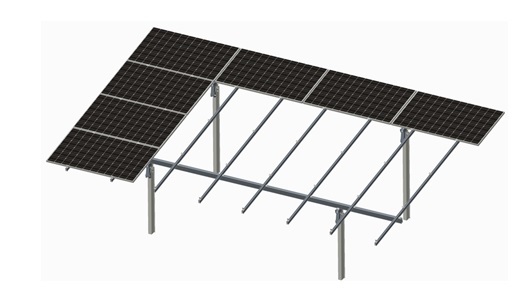

PG2铝支架，适用于大型公共・产业用发电所等。适用于各种规格的太阳能板。适用于地螺栓基座也适用于水泥基座。
独特预安装，一方面能减少安装时间，另一方面也能提高安装精确性。大型案件的话，可以大量节省安装时间，节省成本。

二、技術情報与性能要求

参数	性能要求
最大風速：42m/s。最大積雪荷重：1.4KN/ m2。跨距范围：2.8m～4.0m。地螺栓垂直方向的容差允许范围：±2°。地螺栓安装的容差范围：±15mm。支架安装角度容差范围：±2°。	安装场地：可运用于淤泥质粘土，粉土，粘土，粉质粘土，中细沙等地层；不受地下水的限制。轨道材质：铝合金。立柱材质：热镀锌钢。螺栓、螺母的材质：SUS304。适用电池板：有框或无框。组件的安装方向：纵向或横向。设计规范: AS/NZS1170，DIN1055，IBC2006

产品特点

适用范围

适用于各种非石化类型的土壤。

兼容性强

支架系统兼容于组件的不同排列方式。

安全可靠

结构充分考虑到承重、抗风、抗震等因素，并经过严格的计算及测试，以保证安全可靠。

安装简便

部分零件可进行工厂预装装，节省现场安装时间和成本。

灵活可调

全面考虑施工误差，结构进行巧妙设计，使其具有灵活的调节功能。M型钢桩的水平度，

垂直度及错位都可通过结构特有的调节功能进行调节，降低施工难度。
