产品介绍

一、简介：

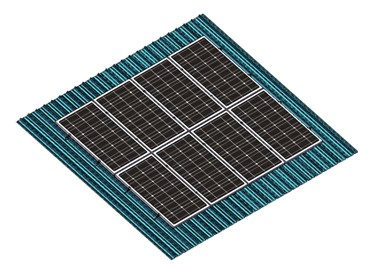

彩钢瓦屋顶光伏支架系适合于厂房或仓库等大面积的彩钢瓦屋顶。彩钢瓦屋面一般分为直立锁边、角驰式、暗扣式、固定件连接。

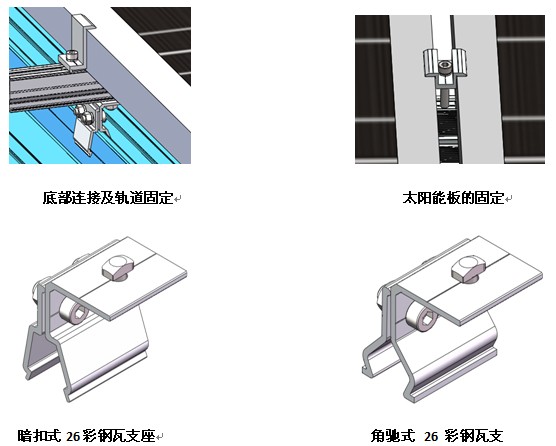

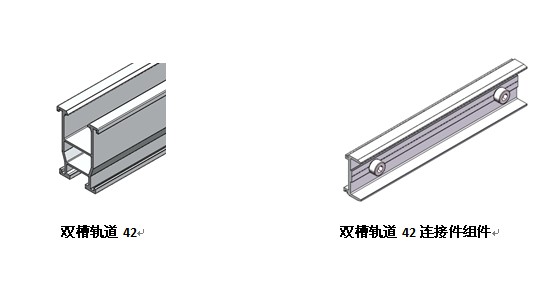

彩钢板种类繁多，统针对不同的彩钢瓦屋面结构及不破坏屋面优化设计，把专用支座固定在彩钢瓦上，上接铝合金轨道用以支撑太阳能板，用专用的卡扣件将太阳能板固定在轨道上。结构简单可靠，坚固耐用。

二、技术参数与要求：

技术参数	性能要求
最大抗风能力：34m/s。最大抗雪载能力：0.4KN/ m2。跨距范围：1.2m～1.7m。屋顶与组件间距离：大约100mm。	安装场地：彩钢瓦屋顶。支座、轨道材质：铝合金。螺栓、螺母的材质：SUS304。适用电池板：有框或无框。组件的安装方向：纵向或横向。设计规范: GB50009-2012，DIN1055，IBC2006, AS/NZS1170

三、主要特点：

无需打穿屋顶结构，100%防漏

钢结构采用阳极氧化铝制作，重量轻、强度好、耐腐蚀性高，使该产品可适用于非常恶劣的安装环境。针对不同的彩钢瓦屋顶架构，光伏支架系统备有各种支座，使其可广泛适用于各种类型彩钢屋顶的安装。

不同规格的光伏组件均可适用，同时兼容于光伏组件的不同排列方式，可实现随机互换。

结构充分考虑到承重、抗风、抗震等因素，并经过严格的计算及测试，以保证安全可靠。

多数零件可进行工厂预装，现场安装工序少，有效提高现场安装效率，为光伏工程的建设节省时间和人力成本。

100%环保，可循环使用。3-5年后可进行拆除，搬至新工程地点。
